Kannettava nostovinssi polttomoottorilla - Portable Winch PCH1000

Portable Winch PCH1000 kannettava nostovinssi

2879,00 € alv 0% 3613,15 €

2 kpl varastossa

Tuotetunnus (SKU): PCH-1000 Osastot: , Avainsana tuotteelle Tuotemerkki:

NOSTO + VETO

Kannettava nostovinssi, kun 250 kg nostokapasiteetti riittää

Portable Winch PCH1000 on ammattikäyttöön suunniteltu polttomoottorikäyttöinen nosto- ja vetovinssi. Se yhdistää kompaktin rakenteen, Honda GXH50 -moottorin ja kuorman hallintaan tarkoitetun Progressive Capture System -köydenpidättimen.

Suoralla köysilinjalla PCH1000 nostaa enintään 250 kg ja vetää enintään 775 kg. Vain 19 kg painava vinssi on helppo kuljettaa myös kohteisiin, joihin kiinteän nostolaitteen vieminen olisi hankalaa.

250 kg
nostokapasiteetti
775 kg
vetokapasiteetti
12 m/min
nopeus vakiorummulla
19 kg
vinssin paino

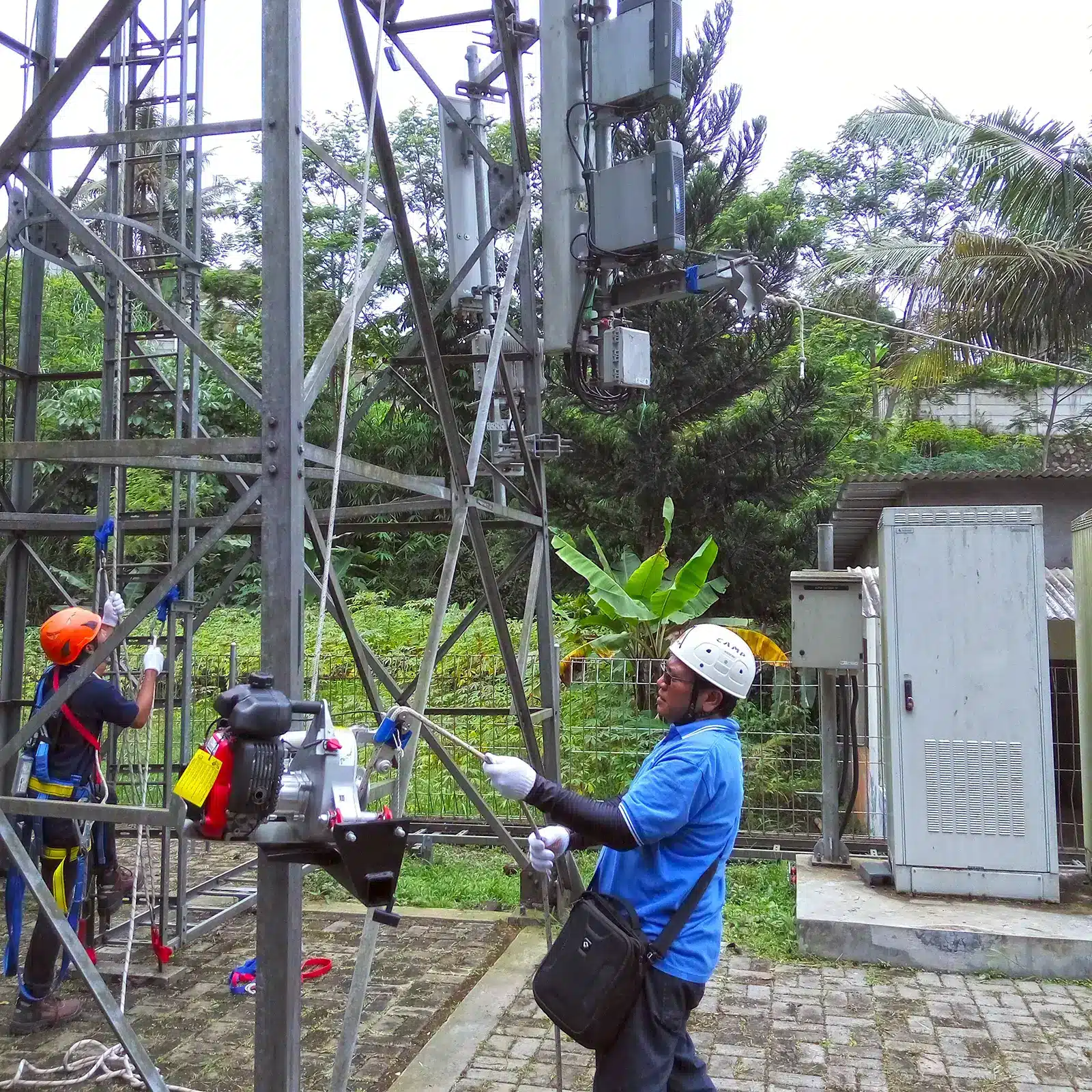

Portable Winch PCH1000 nostaa kalustoa mastoon

HALLITTU NOSTAMINEN

Kuorma voidaan nostaa, pysäyttää ja laskea hallitusti

PCH1000 eroaa tavallisesta vetovinssistä erityisesti kuorman hallinnan osalta. Progressive Capture System eli PCS pitää köyden hallinnassa ja estää kuormaa valumasta takaisin, kun käyttäjä lopettaa vedon.

  • Nosta vetämällä köydestä ja nostamalla moottorin kierroksia.
  • Pysäytä vapauttamalla veto – PCS pitää kuorman paikallaan.
  • Laske hallitusti vapauttamalla köydenpidätintä ja kontrolloimalla pääköyttä.

VIDEO

PCH1000 käytännössä

Videolla nähdään PCH1000:n käyttöä käytännössä sekä köyden kulku, kuorman hallinta ja vinssin käsittely.

▶

Portable Winch PCH1000 – käytännön esittely

YouTube-video ladataan vasta, kun hyväksyt evästeet.

NOSTO JA VETO

Sama vinssi nostamiseen ja vetämiseen

NOSTO

250 kg suoralla linjalla

PCH1000:n suurin nostokapasiteetti 57 mm vakiorummulla on 250 kg suoralla köysilinjalla.

Oikein rakennetulla kaksinkertaisella köysilinjalla kapasiteetti voidaan kasvattaa enintään 500 kg:aan.

VETO

775 kg suoralla linjalla

Vaakasuunnassa ja muissa vetotöissä suurin vetokapasiteetti on 775 kg suoralla köysilinjalla.

Kaksinkertaisella linjalla vetokapasiteetti voidaan kasvattaa enintään 1 550 kg:aan.

PROGRESSIVE CAPTURE SYSTEM

Köydenpidätin on nostokäytön ydin

PCH1000:n PCS-järjestelmä on suunniteltu erityisesti kuorman nostamiseen, laskemiseen ja paikallaan pitämiseen.

Kuorma pysyy paikallaan

Kun käyttäjä lopettaa vedon, köydenpidätin tarttuu köyteen ja estää kuormaa valumasta takaisin.

Hallittu laskeminen

Kuormaa voidaan laskea vapauttamalla PCS-järjestelmää tarkoitukseen suunnitellusta kahvasta samalla kun pääköyttä hallitaan.

Keskipakokytkin

Kapstanirumpu ei pyöri moottorin ollessa tyhjäkäynnillä. Liike alkaa vasta, kun moottorin kierrokset nousevat.

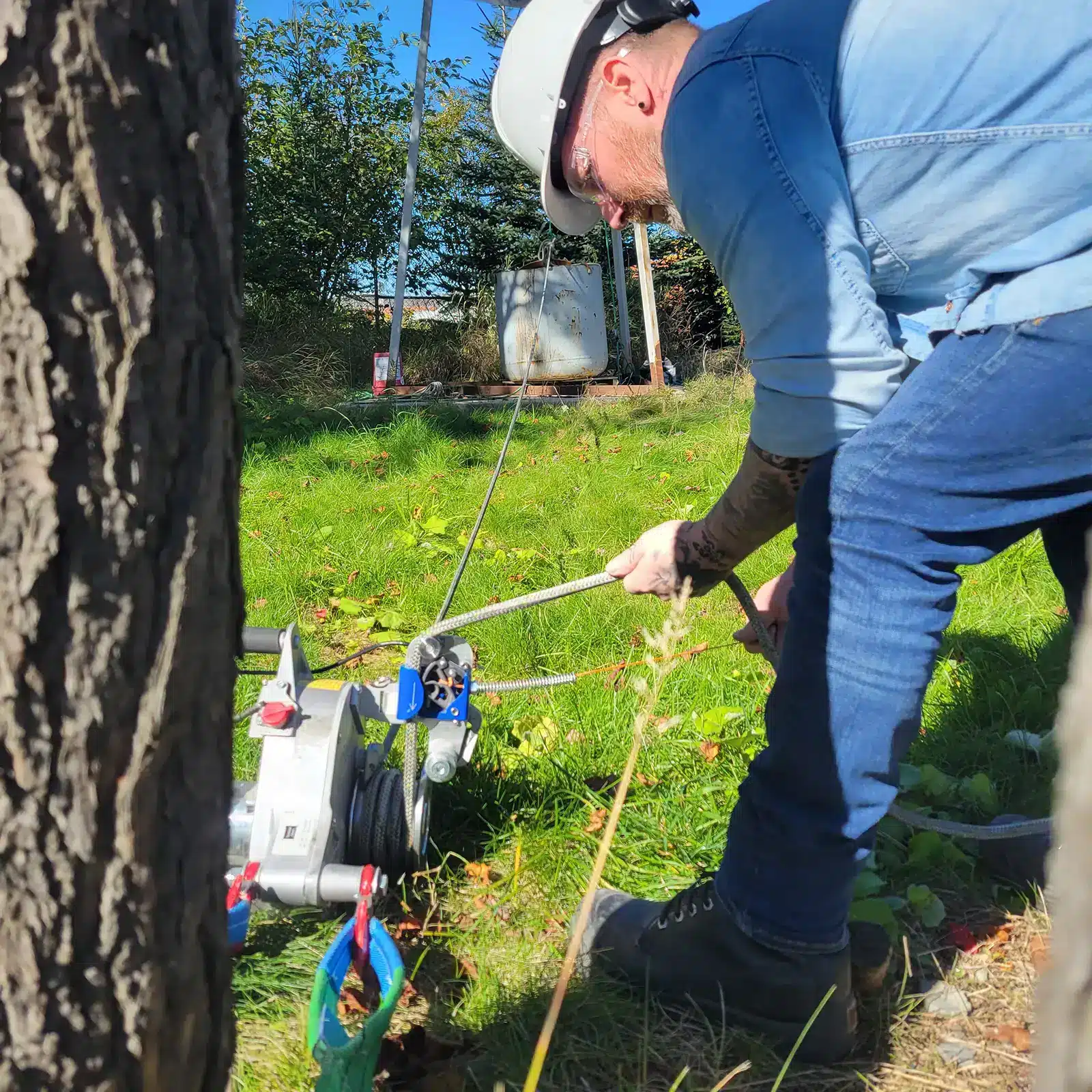

Portable Winch PCH1000 kiinnitetty puuhun rakennustyömaalla

AMMATTIKÄYTTÖÖN

Kun nostolaite pitää saada työskentelypaikalle

PCH1000 kuuluu Portable Winchin Industrial-sarjaan. Kannettava rakenne tekee siitä käyttökelpoisen kohteissa, joissa nostolaite täytyy kuljettaa esimerkiksi mastolle, työmaalle tai vaikeapääsyiseen huoltokohteeseen.

  • Tietoliikenneverkkojen rakentaminen ja huolto.
  • Sähkölinjojen ja jakeluverkkojen asennus- ja huoltotyöt.
  • Mastojen ja tornien rakentaminen.
  • Tuulivoimaloiden huoltotyöt.
  • Työskentely korkealla ja materiaalien nostaminen työkohteeseen.
  • Teollisuuden rakennus- ja kunnossapitotyöt.

RUMPUVAIHTOEHDOT

Valitse kapasiteetin tai nopeuden mukaan

PCH1000 toimitetaan 57 mm kapstanirummulla. Valinnainen 85 mm rumpu lisää köysinopeutta, mutta pienentää käytettävissä olevaa nosto- ja vetokapasiteettia.

VAKIO 57 MM

250 kg / 12 m/min

Nostokapasiteetti 250 kg ja vetokapasiteetti 775 kg suoralla linjalla. Vakiorumpu tarjoaa PCH1000:n suurimman kapasiteetin.

VALINNAINEN 85 MM

175 kg / 18 m/min

Suuremmalla rummulla nostokapasiteetti on 175 kg ja vetokapasiteetti 540 kg, mutta köysinopeus kasvaa 18 metriin minuutissa.

KAPSTANIPERIAATE

Köyden pituutta ei rajoita rummun kapasiteetti

PCH1000 ei kelaa köyttä rummulle varastoon. Köysi kulkee kapstanirummun ympäri ja jatkaa siitä köydenpidättimeen, joten käytettävän köyden pituus voidaan valita työtehtävän mukaan.

Rajaton köysipituus

Nostokorkeutta tai vetomatkaa ei rajoita rummulle mahtuvan köyden määrä.

Tasainen kapasiteetti

Vetovoima ei muutu sen mukaan, kuinka paljon köyttä olisi kelautunut rummulle.

Helppo köyden hallinta

Köysi kulkee vinssin läpi jatkuvasti, eikä pitkää köyttä tarvitse kelata rummulle työn päätteeksi.

KÖYSI

Nostokäyttö vaatii oikean köyden ja varusteet

PCH1000:n kanssa käytetään vähän venyvää kaksoispalmikoitua polyesteriköyttä. Köysi ei sisälly vinssiin.

12–13 mm

Valmistajan sallima köyden halkaisija. Suositeltu halkaisija on 12 mm.

Vähintään 3 300 kg

Köyden valmistajan ilmoittaman vähimmäismurtolujuuden tulee olla vähintään 3 300 kg.

Nostoon 12 mm

Nostokäytössä valmistaja määrittelee 12 mm köyden, jossa on asianmukainen pleissattu silmukka ja koussi.

Nostossa koko järjestelmä ratkaisee. Köyden lisäksi myös väkipyörien, liittimien, ankkuroinnin ja muiden varusteiden on oltava kyseiseen kuormaan ja nostokäyttöön oikein mitoitettuja.

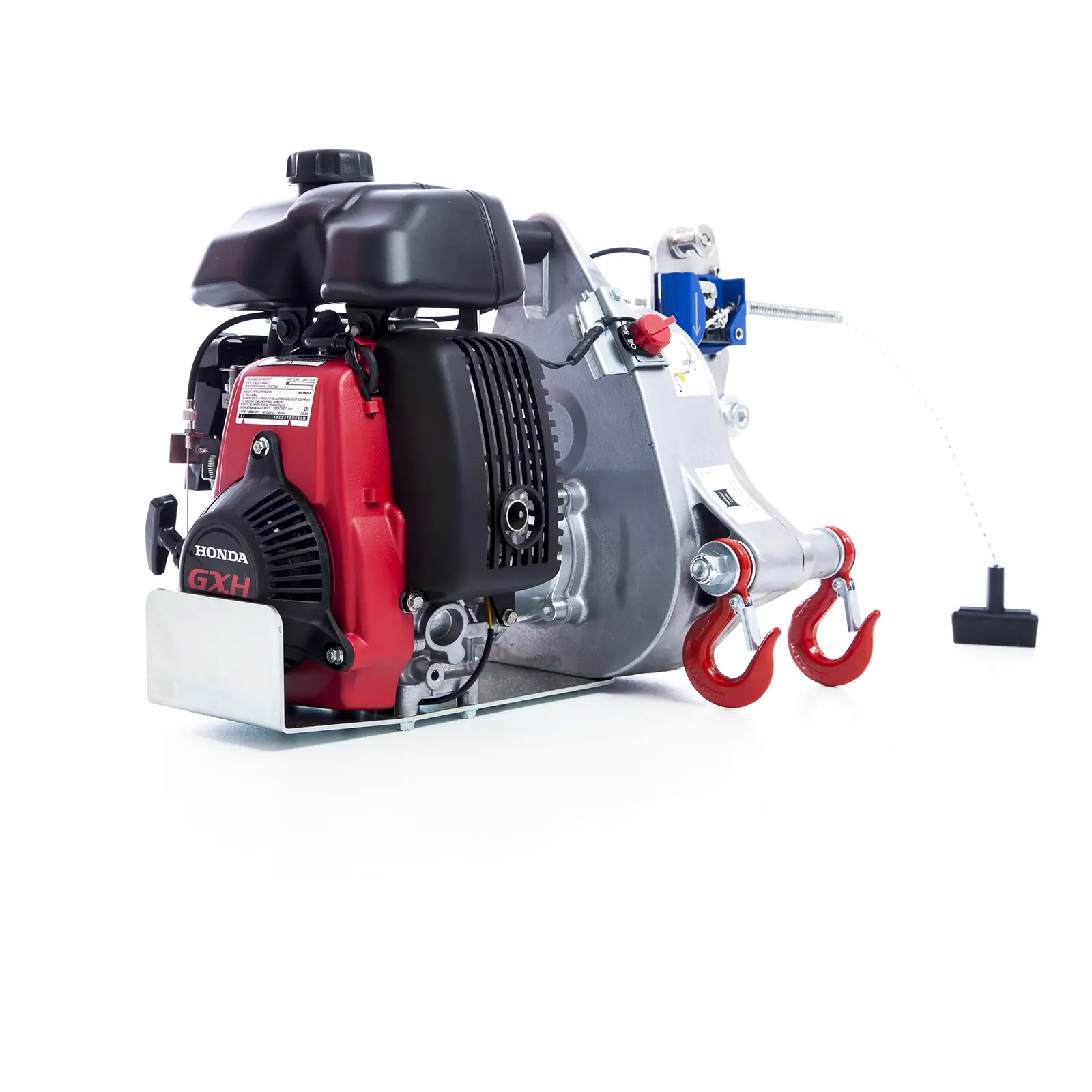

HONDA GXH50

Luotettava 4-tahtimoottori kompaktissa nostovinssissä

PCH1000 käyttää ilmajäähdytteistä Honda GXH50 -nelitahtimoottoria. Moottorin teho on 1,6 kW / 2,1 hv kierrosluvulla 7 000 r/min.

Honda GXH50

Toimii tavallisella lyijyttömällä bensiinillä eikä tarvitse 2-tahtipolttoaineseosta.

Keskipakokytkin

Kapstanirumpu pysyy paikallaan moottorin käydessä tyhjäkäynnillä.

110:1 välitys

Kolmiportainen, öljykylpyvoideltu vaihteisto lämpökäsitellyillä teräshammaspyörillä.

TEKNISET TIEDOT

Portable Winch PCH1000

Sarja Industrial
Moottori Honda GXH50, ilmajäähdytteinen 4-tahti
Teho 1,6 kW / 2,1 hv @ 7 000 r/min
Polttoaine Lyijytön bensiini
Kytkin Keskipakokytkin
Köydenpidätinjärjestelmä Progressive Capture System (PCS)
Vakiorumpu Ø 57 mm
Nostokapasiteetti, 57 mm 250 kg suoralla linjalla / 500 kg kaksinkertaisella linjalla
Vetokapasiteetti, 57 mm 775 kg suoralla linjalla / 1 550 kg kaksinkertaisella linjalla
Nopeus, 57 mm 12 m/min
Valinnainen rumpu Ø 85 mm
Nostokapasiteetti, 85 mm 175 kg suoralla linjalla / 350 kg kaksinkertaisella linjalla
Vetokapasiteetti, 85 mm 540 kg suoralla linjalla / 1 080 kg kaksinkertaisella linjalla
Nopeus, 85 mm 18 m/min
Vaihteisto Alumiiniseos, kolmiportainen, öljykylpyvoideltu
Välityssuhde 110:1
Jarru Yksisuuntainen neulalaakeri
Paino 19 kg
Mitat 50,5 × 36,6 × 36,6 cm
Köysityyppi Vähän venyvä kaksoispalmikoitu polyesteriköysi
Köyden halkaisija 12–13 mm, suositus 12 mm
Vähimmäismurtolujuus 3 300 kg
Nostoköysi 12 mm, pleissattu silmukka ja koussi
Köyden pituus Käytännössä rajoittamaton kapstaniperiaatteen ansiosta
Mukana PCA-1350 pyöreä polyesteriliina, 60 mm × 2,5 m
Sertifioinnit CE, UKCA
Nostoluokitus ISO M3

TURVALLINEN NOSTAMINEN

PCH1000 on ammattikäyttöön tarkoitettu nostolaite

Ei henkilönostoon

PCH1000:lla ei saa nostaa henkilöitä. Valmistaja määrittelee PCH-sarjan nostovinssit ammattikäyttöön päteville ja koulutetuille käyttäjille paikallisia määräyksiä noudattaen.

Progressive Capture System on osa nostoturvallisuutta eikä sitä tule ohittaa nostokäytössä. Käytettävä köysi, ankkurointi, väkipyörät ja muut kuormaa kantavat varusteet on mitoitettava tehtävän mukaan.

TAKUU JA OHJEET

Käyttöohje ennen käyttöönottoa

Portable Winch -takuu

PCH1000:n takuu on yksityiskäytössä 2 vuotta ja ammattikäytössä 1 vuosi. Rekisteröimällä vinssin valmistajalle saat yhden lisätakuuvuoden.

Honda-moottorin takuu

Honda GXH50 -moottorilla on Hondan kansainvälinen moottoritakuu.

PCH1000 / PCH2000 / PCT1800 käyttö- ja turvallisuusohje
PDF – käyttö, nosto, lasku, turvallisuus ja tekniset tiedot


Avaa käyttöohje

Sopiiko PCH1000 sinun nostotyöhösi?

Nostokäytössä koko järjestelmä on mitoitettava kuorman ja työkohteen mukaan. Autamme tarvittaessa valitsemaan vinssin lisäksi oikean köyden, väkipyörät, ankkuroinnin ja muut tarvittavat varusteet.

Kysy neuvoa
